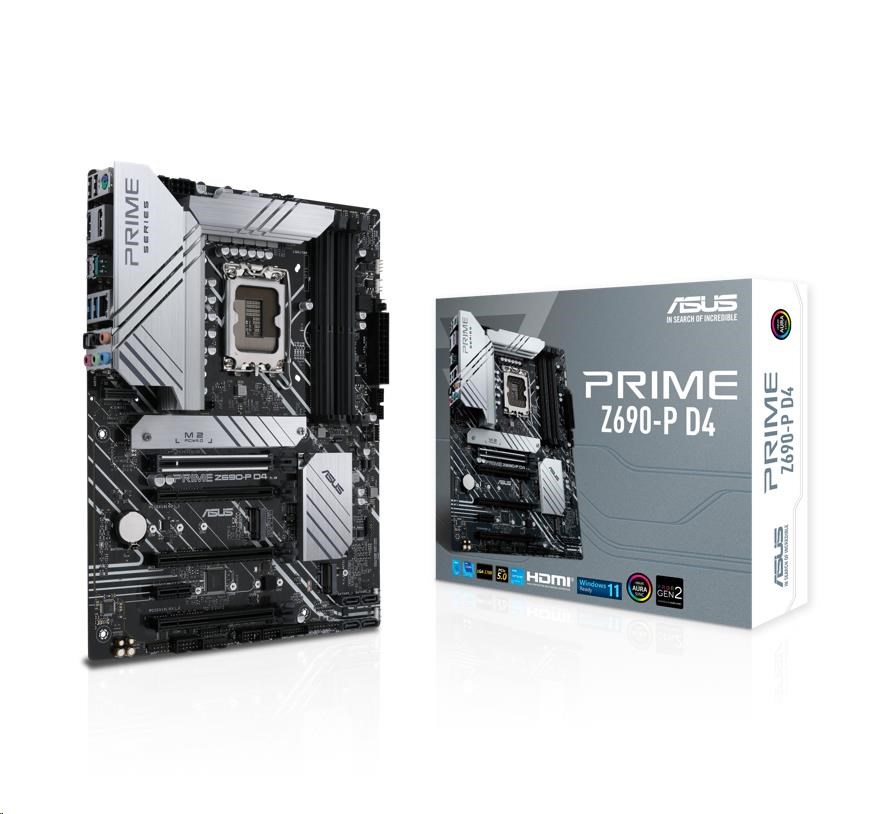

ASUS MB Sc LGA1700 PRIME Z690-P DDR4, Intel Z690, 4xDDR4, 1xDP, 1xHDMI

PRIME Z690-P D4

CPU

Intel Socket LGA1700 pre procesory 12. generácie Intel Core™, Pentium Gold a Celeron*
Podporuje technológiu Intel Turbo Boost 2.0 a technológiou Intel Turbo Boost Max 3.0**
* Pozri www.asus.com pre zoznam podpory CPU.
** Technológia Intel Turbo Boost Max 3.0 Podpora Závisí od typov CPU.

Čipová súprava

Čipová súprava Intel Z690

Pamäť

4 x DIMM, max. 128 GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/44266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)
/3600(OC)/3466(OC)/3400(OC)/333333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, nevyrovnávaná pamäť*
Dvojkanálová pamäťová architektúra
Podporuje Intel Extreme Memory Profile (XMP)
OptiMem II
* Skutočná rýchlosť prenosu dát pamäte závisí od typov procesorov a modulov DRAM, viac informácií nájdete na www.asus.com pre zoznamy kvalifikovaných predajcov pamäte (Qualified Vendors Lists).

Grafika

1 x DisplayPort**
1 x port HDMI***
*Grafické špecifikácie sa môžu líšiť v závislosti od typu procesora. Pozrite si, prosím, www.intel.com pre akékoľvek aktualizácie.
** Podporuje max. 4K@60Hz podľa špecifikácie v DisplayPort 1.4.
*** Podporuje 4K@60Hz podľa špecifikácie v HDMI 2.1.

Rozširujúce sloty

Procesory Intel 12. generácie*
1 x PCIe 5.0/4.0/3.0 x16 slot
Intel Z690 Chipset**
1 x PCIe 4.0/3.0 x16 slot (podporuje režim x4)
2 x PCIe 3.0 x16 slotov (podporuje režim x4)
1 x PCIe 3.0 x1 slot
* Pozrite si tabuľku rozdvojenia PCIe na stránke podpory.
** Podporuje pamäť Intel Optane Memory série H na slote PCIe pripojenom k PCH

Úložisko

Spolu podporuje 3 x M.2 sloty a 4 x porty SATA 6 Gb/s*
Procesory Intel 12. generácie
M.2_1 slot (kľúč M), typ 2242/2260/2280/22110
- procesory Intel 12. generácie podporujú PCIe 4.režim 0 x4.
Čipová súprava Intel Z690**
M.2_2 slot (kľúč M), typ 2242/2260/2280 (podporuje PCIe 4.0 x4 režim)
M.2_3 slot (kľúč M), typ 2242/2260/2280/22110 (podporuje PCIe 4.0 x4 a režimy SATA)
4 x porty SATA 6 Gb/s
* Technológia Intel Rapid Storage podporuje NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Technológia Intel Rapid Storage podporuje pamäť Intel Optane Memory série H na pripojenom PCH M.2 sloty.

Ethernet

1 x Realtek 2.5Gb Ethernet

Bezdrôtové pripojenie a Bluetooth

V-M.len 2 sloty (Key E, CNVi a PCIe)*
* modul Wi-Fi a vertikálny M.2 Sada držiakov na kľúč E sa kupuje samostatne.

uSB

Zadné USB (spolu 6 portov)
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C)
1 x USB 3.2 porty Gen 2 (1 x Type-A)
2 x USB 3.2 porty Gen 1 (2 x Type-A)
2 x USB 2.0 portov (2 x typ A)
Predné USB (spolu 9 portov)
1 x USB 3.2 Gen 1 konektor (podporuje USB Type-C)
2 x USB 3.2 záhlavia Gen 1 podporujú ďalšie 4 USB 3.2 porty Gen 1
2 x USB 2.0 hlavičky podporujú ďalšie 4 USB 2.0 portov*
* Port USB_E1, port USB_E2, port USB_E3 a port USB_E4 zdieľajú šírku pásma.

Audio

Realtek 7.1 Surround Sound High Definition Audio CODEC
- Podporuje: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Podporuje prehrávanie až do 24-Bit/192 kHz
Audio funkcie
- Audio tienenie
- Zadný optický S/PDIF výstupný port
- Prémiové audio kondenzátory
- Vyhradené audio vrstvy PCB

Porty I/O na zadnom paneli

1 x USB 3.2 Gen 2x2 port (1 x USB Type-C)
1 x USB 3.2 porty Gen 2 (1 x Type-A)
2 x USB 3.2 porty Gen 1 (2 x Type-A)
2 x USB 2.0 (2 x typ A)
1 x DisplayPort
1 x port HDMI
1 x V-M.2 slot (kľúč E)
1 x Realtek 2.5Gb Ethernet port
5 x audio konektory
1 x optický S/PDIF výstupný port
1 x kombinovaný port PS/2 klávesnica/myš

Interné konektory I/O

Ventilátory a chladenie
1 x 4-pinový záhlavník ventilátora CPU
1 x 4-pinový záhlavník ventilátora CPU OPT
1 x 4-pinový záhlavník čerpadla AIO
3 x 4-pinové záhlavníky ventilátora šasi
Napájanie
1 x 24-pinový konektor hlavného napájania
1 x 8-pinový konektor napájania +12V
1 x 4-pinový konektor napájania +12V
Ukladanie
3 x M.2 sloty (kľúč M)
4 x porty SATA 6 Gb/s
USB
1 x USB 3.2 Gen 1 konektor (podporuje USB Type-C)
2 x USB 3.2 záhlavia Gen 1 podporujú ďalšie 4 USB 3.2 porty Gen 1
2 x USB 2.0 hlavičky podporujú ďalšie 4 USB 2.0 porty
Rôzne
3 x adresovateľné záhlavia Gen 2
1 x záhlavie AURA RGB
1 x záhlavie Clear CMOS
1 x záhlavie portu COM
1 x záhlavie zvuku na prednom paneli (AAFP)
1 x záhlavie SPI TPM (14-1pin)
1 x 20-5pin záhlavie systémového panelu
1 x záhlavie Thunderbolt™

Špeciálne funkcie

ASUS 5X PROTECTION III
- DIGI+ VRM (- Digitálny dizajn napájania s DrMOS)
- LANGuard
- Prepäťová ochrana
- SafeSlot
- Zadný vstup/výstup z nehrdzavejúcej ocele
ASUS Q-Design
- Q-DIMM
- Q-Slot
ASUS Thermal Solution
- Flexible M.2 chladiče
- dizajn chladiča VRM
ASUS EZ DIY
- ProCool
AURA Sync
- AURA RGB headers
- adresovateľné headery Gen 2

Funkcie softvéru

Exkluzívny softvér ASUS
Armoury Crate
- AURA Sync
- Fan Xpert 4
AI Suite 3
- Performance And Power Saving Utility
TurboV EVO
EPU
DIGI+ VRM
ASUS CPU-Z
Antivírusový softvér Norton (bezplatná skúšobná verzia)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

BIOS

192 (128+64) Mb Flash ROM, UEFI AMI BIOS

Spravovateľnosť

WOL podľa PME, PXE

Príslušenstvo

Káble
2 x káble SATA 6 Gb/s
Rôzne
1 x I/O Shield
1 x M.2 Gumový obal
2 x M.2 balíky skrutiek SSD
Inštalačné médiá
1 x DVD s podporou
Dokumentácia
1 x používateľská príručka

Operačný systém

Windows 11 64-bit, Windows 10 64-bit

Faktor formy

Formát ATX
12 palcov x 9.2 palce ( 30.5 cm x 23.4 cm ).
