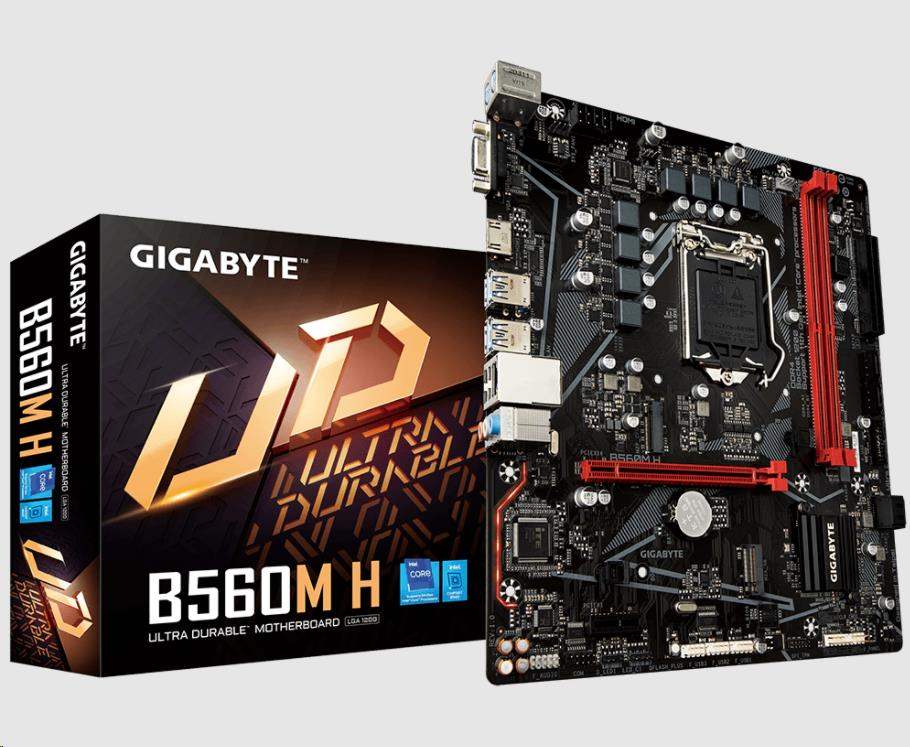

GIGABYTE MB Sc LGA1200 B560M H, Intel B560, 2xDDR4, 1xHDMI, 1xVGA, mATX

B560M H

Ultra odolná základná doska Intel B560 s priamym 6+2-fázovým digitálnym VRM, plnohodnotným PCIe 4.0* Design, Dual PCIe x4 M.2, GIGABYTE 8118 Gaming LAN, RGB FUSION 2.0, Q-Flash Plus

• Podporuje procesory radu Intel Core™ 11. a 10. generácie
• Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR4, 2 DIMM
• Priame 6+2-fázové digitálne riešenie VRM s MOSFETmi s nízkym RDS(on)
• Duálna ultrarýchla karta NVMe PCIe 4.0* /3.0 x4 M.2
• Exkluzívna herná sieť LAN GIGABYTE 8118 s riadením šírky pásma
• Vysokokvalitné zvukové kondenzátory a ochrana proti šumu s LED osvetlením trasy
• RGB FUSION 2.0 Podporuje adresovateľné LED a RGB LED pásy
• Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
• Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
• * Skutočná podpora sa môže líšiť v závislosti od procesora.

CPU

Balenie LGA1200:
Procesory Intel Core™ i9 11. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5
Procesory Intel Core™ i9 10. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5 / Procesory Intel Core™ i3 / Procesory Intel Pentium / Procesory Intel Celeron*
* Obmedzené na procesory so 4 MB Intel Smart Cache, rodina Intel Celeron G5xx5.
Vyrovnávacia pamäť L3 sa líši v závislosti od CPU
(Ďalšie informácie nájdete v časti "Zoznam podpory CPU".)

Čipová súprava

Čipová súprava Intel B560 Express

Pamäť

11th Generation Intel Core™ i9/i7/i5 processors:
Support for DDR4 3200/3000/2933/2666/2400/2133 MHz memory modules
10th Generation Intel Core™ i9/i7 processors:
Support for DDR4 2933/2666/2400/2133 MHz memory modules
10th Generation Intel Core™ i5/i3/Pentium/Celeron processors:
Support for DDR4 2666/2400/2133 MHz memory modules
2 x DDR4 DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(Go to GIGABYTE's website for the latest supporte)

Palubná grafika

Podpora integrovaného grafického procesora - Intel HD Graphics:
1 x port D-Sub s maximálnym rozlíšením 1920x1200@60 Hz
1 x port HDMI s maximálnym rozlíšením 4096x2160@30 Hz
* Podpora HDMI 2.0 a HDCP 2.3.
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-channe
* Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie. Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.

LAN

Čip Realtek GbE LAN (1 Gbit/100 Mbit)

Rozširujúce sloty

1 x slot PCI Express x16, pracujúci s rozlíšením x16 (PCIEX16)
(Slot PCIEX16 zodpovedá PCI Express 4.0 štandard.)(Poznámka)
1 x slot PCI Express x1 (PCIEX1)
(Slot PCIEX1 zodpovedá PCI Express 3.0 štandard.)

Rozhranie úložiska

CPU:
1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_CPU)(Poznámka)
Čipová sada:
1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280 SATA a PCIe 3.0 x4/x2 SSD) (M2A_SB)
4 x konektory SATA 6 Gb/s
Intel Optane™ Memory Ready
* Akceleráciu systému pomocou pamäte Intel Optane™ Memory možno povoliť len na konektore M2P_CPU a s nainštalovaným procesorom Intel 11. generácie.

USB

Čipová súprava:
6 x USB 3.2 porty Gen 1 (4 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB)
Chipset+USB 2.0 Rozbočovač:
8 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 6 portov je k dispozícii cez interné USB headery)

Interné konektory I/O

1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x záhlavie ventilátora CPU
1 x záhlavie systémového ventilátora
1 x adresovateľná záhlavie LED pásu
1 x záhlavie RGB LED pásu
2 x M.2 konektory Socket 3
4 x konektory SATA 6 Gb/s
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli
1 x USB 3.2 Gen 1 header
3 x USB 2.0/1.1 hlavičky
1 x hlavička modulu dôveryhodnej platformy (Pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 iba modul)
1 x záhlavie sériového portu
1 x prepojka Clear CMOS
1 x tlačidlo Q-Flash Plus

Konektory na zadnom paneli

1 x port myši PS/2
1 x port klávesnice PS/2
1 x port D-Sub
1 x port HDMI
4 x USB 3.2 porty Gen 1
2 x USB 2.0/1.1 port
1 x port RJ-45
3 x audio konektory

Riadiaca jednotka I/O

riadiaci čip iTE I/O

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od nainštalovaného chladiča.

BIOS

1 x 256 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.

Jedinečné vlastnosti

Podpora APP Center
*Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install

Dodávaný softvér

Norton Internet Security (verzia OEM)
Realtek 8118 Gaming LAN Bandwidth Control Utility

Operačný systém

Podpora 64-bitového systému Windows 10

Faktor formy

Formát Micro ATX; 24.4 cm x 22.5cm

Poznámka

Podporované len procesormi 11. generácie.
